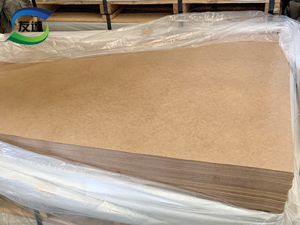

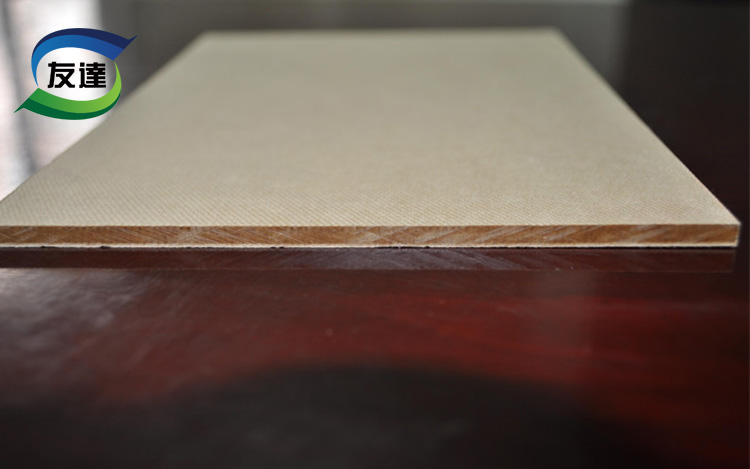

绝缘纸板、纸板加工件 添加时间：2022-11-01
产品详情
电绝缘纸板
电气工业绝缘用纸板的总称。空气绝缘纸板还须有较高的紧度和耐电压强度，用未漂硫酸盐木浆为原料，经粘状打浆制成，用于电动机、电力仪表等中。通常有空气绝缘纸板和油绝缘纸板等，具有良好的绝缘性、耐热性、耐久性等。
介绍
电绝缘纸板，是供给电机、 电器、仪表、开关变压器等及其构件用的电工纸板。绝缘纸板的用途是： 制作槽缝、卷线、垫片、保护层等用空气介质的绝缘材料;也可作为在温度 不高于90℃的变压器油槽中的区隔材料。

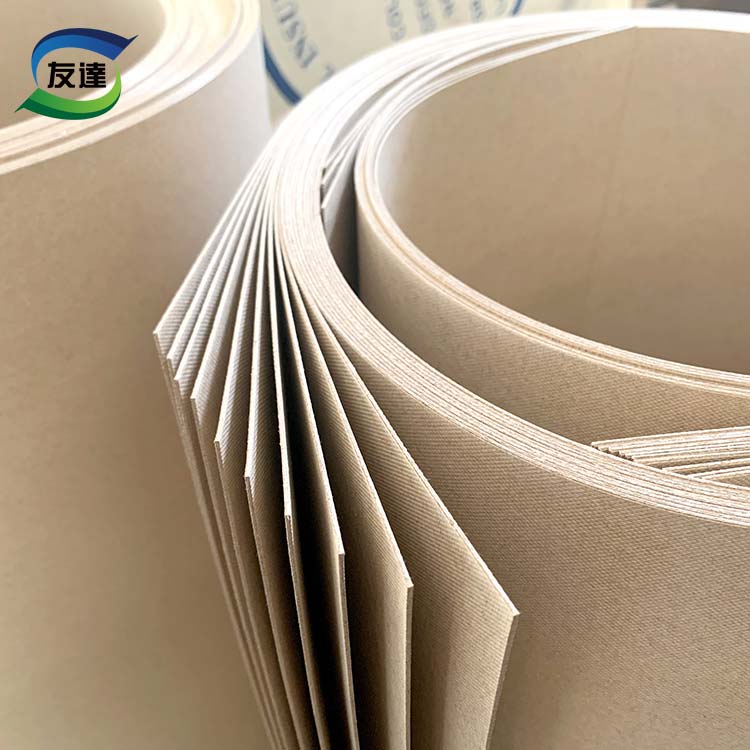

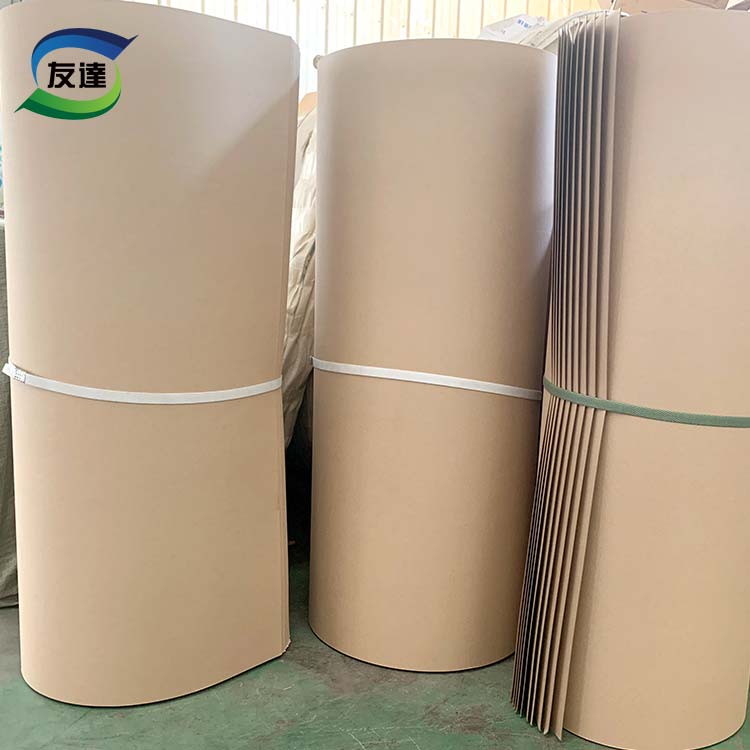

绝缘纸板又分为平板和卷筒纸板两种，厚度大于0.5mm的为平板纸板。厚度为0.5mm及以下者为卷筒纸板。绝缘纸板的原料是未漂硫酸盐木浆和棉浆，将两种原料分别打浆（打浆度控制在38～42°SR）。生产使用净化水，管道、浆泵要清污、洗净， 不得混有含导电成分的杂质。采用专门的绝缘纸板机进行抄造。车速随抄 造纸板的厚度大小来确定，例如抄造 0.1～0.3mm厚的纸板，车速约为22～ 25m/min;抄造0.4～0.5mm厚的纸 板，车速则为8～12m/min。即纸板越厚，车速越慢。再经过压光机压光完成。
分类
厚型电绝缘纸板
在湿抄式纸板机抄造的厚型电绝缘纸板，按其干燥方式的不 同，分为热压法和冷压法。
所谓冷压法，即是在普通的液压机上，以一张或多张纸板呈 连续或间断地除去湿纸板部分水分后，再以专机干燥设备进行干 燥之，使产品达到标准水分的过程。
所谓热压法，则是以专用热压机处理成形后的湿纸板。湿纸 板的脱水与干燥均在热压机内同时进行，使其纸板水分达到 工艺规定的过程。
冷压法生产的纸板较柔软，加工性能良好，弯曲性能亦佳， 但与热压法生产的纸板比较，尚存在着纸板水分不均，收缩率较 大，紧度范围较小等缺点。
热压法生产的产品不仅机械性能好，绝缘强度高，而且厚度 均一，表面平整，可根据不同用途生产不同紧度的产品。
薄型电绝缘纸板
（1） 薄型电绝缘纸板
根据原材料配比和使用要求不同，分为50/50（木/棉）、100/00 （木/棉） 两种牌号。
（2） 50/50电绝缘纸板
具有良好的耐弯曲性、耐热性、适用于制作振动绝缘和保护 材料的部件、垫片等用。
（3） 100/00电绝缘纸板
具有良好的机械强度。在连续式纸板机生产的薄型 （0.1～ 0.5mm） 纸板，其产品适用于电机槽缝和绕线绝缘保护，并适用 于低电压系统各种电气设备中。
应用
电绝缘纸板适用于电机、电器、仪表、开关和变压器等作为槽绝缘、线圈、部件、垫片、保护等电绝缘 材料及其构件用的电工纸板，以及使用在温度不高于90 ℃的变油器中作部件、垫片等绝缘和保护材用的纸 板。电绝缘纸在电子变压器中的用途见表1。
表1 电绝缘纸的用途
| 名 称 | 标准号 | 主要使用的型号、规格 | 主 要 用 途 |
| 电缆纸 | GB 7969-87 | DLZ-B 0.08、0.13、0.17mm |
变压器线圈层间、组间及外包绝 缘 |
| 电容器纸 | GB 12913-91 | Ⅰ型U级0.012、0.017、0.022mm | 高压变压器线圈层间绝缘 |
| 电话纸 | GB 10334-89 | DH-50-C等0.05mm | 变压器线圈层间绝缘 |
| 电绝缘纸板 | QB/T3503-1999 |
Ⅰ型 100/00 0.2、0.3、0.4、0.5、 1、2、3、5mm |
大功率变压器线圈（粗线、扁线） 层间、组间及外包绝缘普通变压 器的电结构材料 |
绝缘纸板作用就是，用于变压器内部绝缘，防止变压器内部出现放电。因为油浸式变压器内部绝缘是油+纸，即变压器油+绝缘纸板，之所以用这两种材料进行主绝缘材料，是因为这两种材料介电系数相差不大。两种绝缘体，本身绝缘，但是如果介电系数差别大，还是会发生反应。
绝缘纸板的几种类型
绝缘纸板。由木质纤维或掺有适量棉纤维的混合纸浆制成。根据不同的原材料配比和使用 要求，绝缘纸板可分为以下两种型号。①50/50型纸板（木质纤维和棉纤维各占50% )，它有良好的耐弯曲性和耐热性，适用于电机、电 器绝缘和保护材料，以及耐振绝缘零件等。②100/100型纸板（不掺棉纤维），其中薄型纸板（通常称青光纸或黄光纸）可与聚酯薄膜制成复 合制品，用作E级电极槽绝缘，也可单独作绕组绝缘保护层，厚型练板可制作某些绝缘零件和保护层。
绝缘纸板规格：

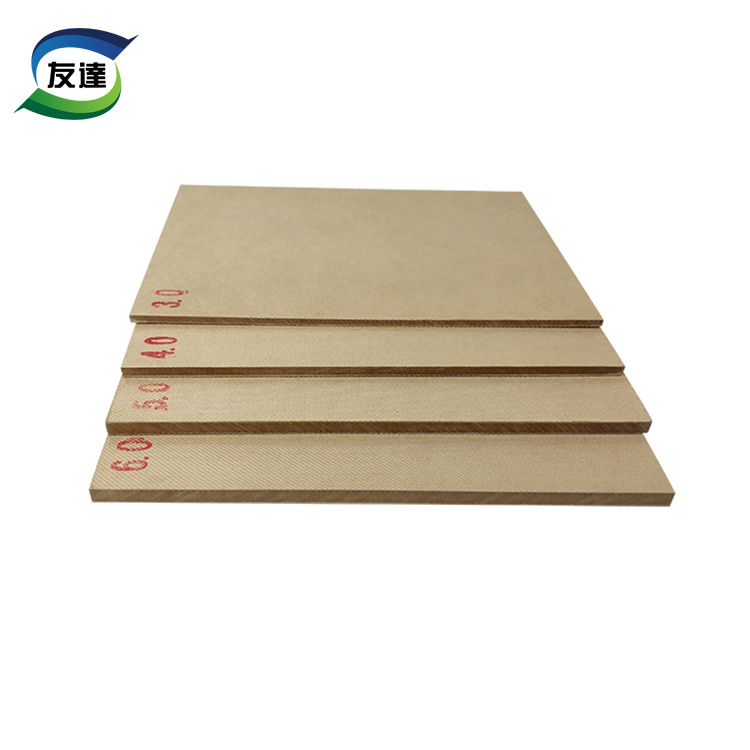

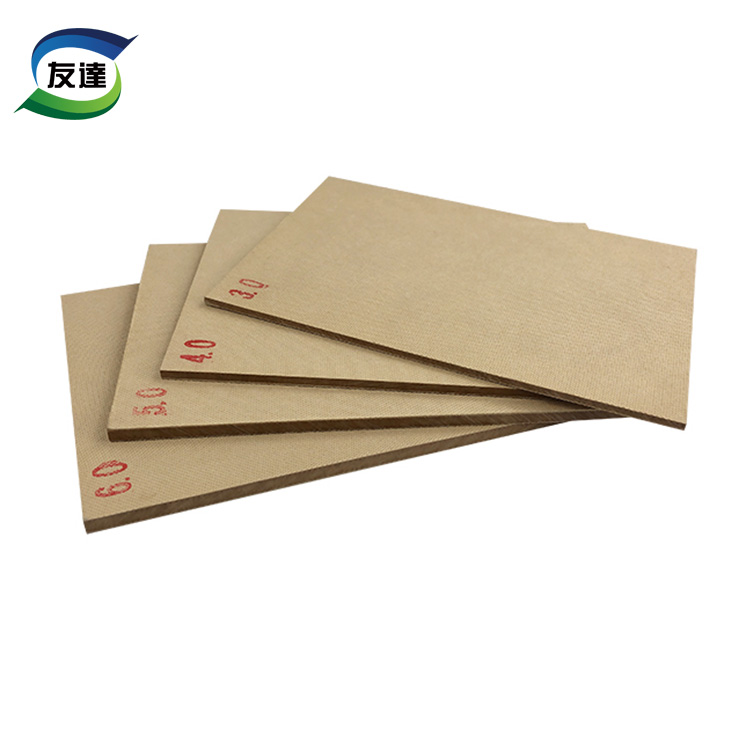

（0.2mm-80mm）*1000mm*2000mm/2200mm*4400mm
产品特点及用途：
该产品是以高纯度硫酸盐木浆精制而成，具有化学纯度高，

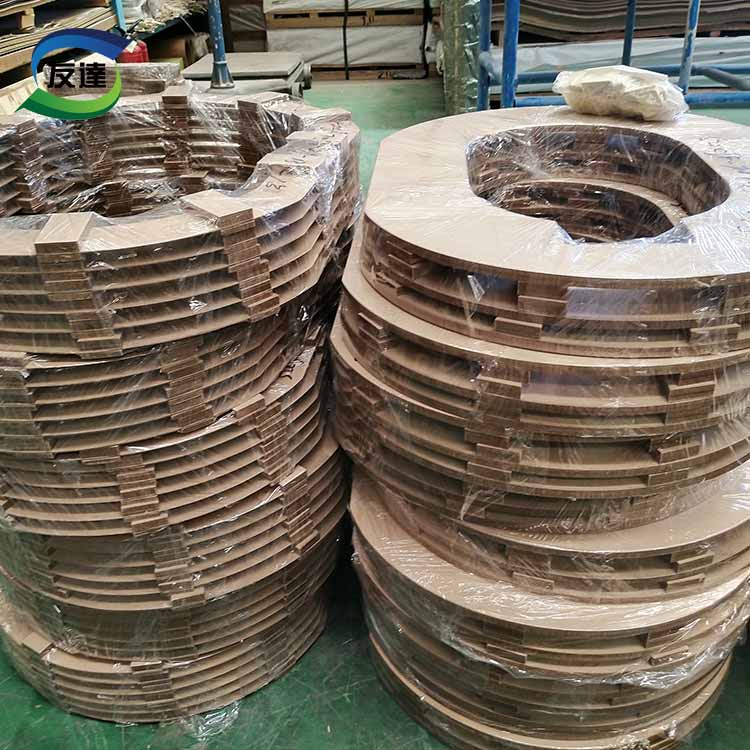

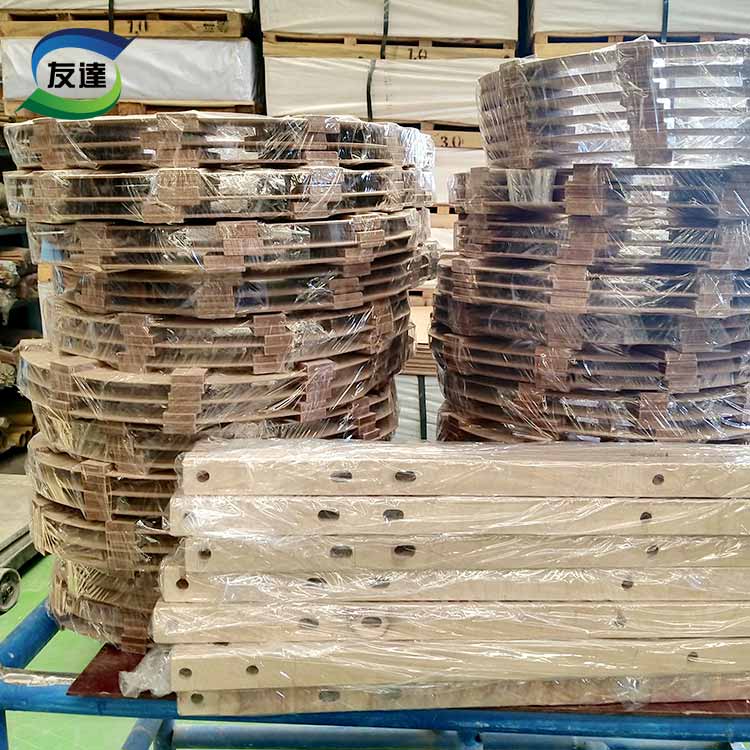

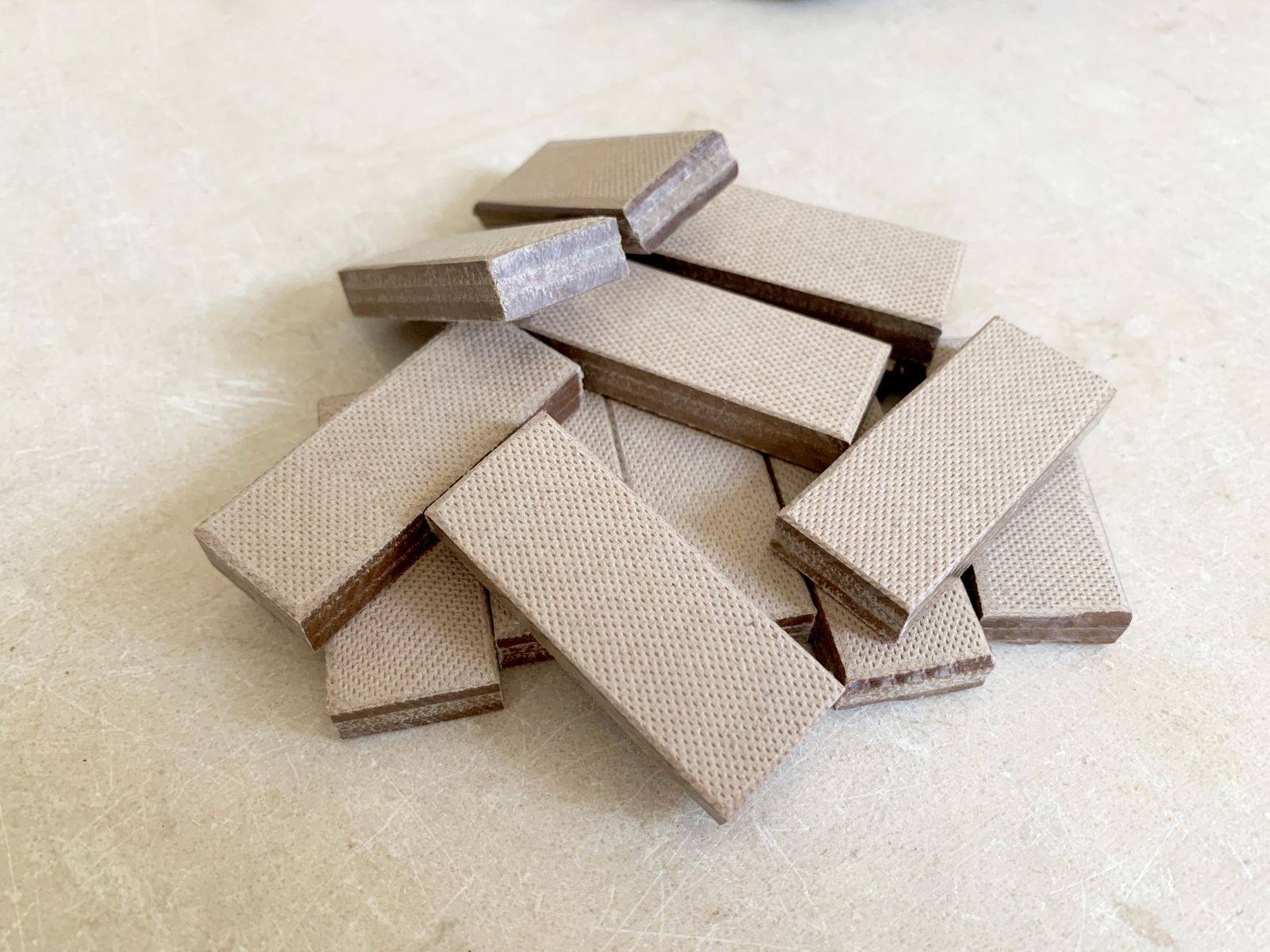

延伸率好，机械和电气强度高等特性。产品广泛应用于油浸式变压器，电容器，开关等，适用做撑条，纸管，垫块，端圈，条料等。
沈阳友达绝缘材料有限公司坐落在中国以装备制造业为主的重工业基地-沈阳。公司是集研发，生产，加工，销售，贸易出口为一体的民营高新技术企业。
公司主要生产，配套加工，销售各种层压板材，棒材，管材及引拔制品，模压制品，复合材料，预浸材料，各类绝缘纸，绝缘织带，绝缘漆，云母制品，工程塑料等.绝缘材料。产品广泛应用于变压器，电机，互感器，电抗器，重工机械，矿山，铁路，航空航天等各大行业。
公司秉承技术先进，客户至上，诚实守信的核心价值观。安全生产，优异品质，保护环境是我们的承诺。
友达人将用优良技术和精益求精的工作作风竭诚为国内外新老用户提供质优的产品，优良的服务，高品质的服务理念缔造友达未来，诚信、创新友达企业文化。
咨询热线: 186 4023 9352
